Calex Smart Dimmer

Bijgewerkt 5 november 2024 14:01

Brian

Hebt u meer vragen? Een aanvraag indienen

Aan de slag

Voordat je deze CALEX SMART Dimmer gaat toevoegen, noteer je de naam en wachtwoord van je Wi-Fi-netwerk.

Opmerking: dit item werkt alleen op een 2,4GHz Wi-Fi-netwerk, niet op een 5GHz Wi-Fi-netwerk. Als je de melding krijgt dat het product alleen werkt op 2.4 GHz-netwerken, dan moet je de Wi-Fi-frequentie van je netwerk wijzigen naar 2,4 GHz in het instellingenmenu van de router. Klik hier voor een overzicht van de vereiste Wi-Fi-instellingen.
Raadpleeg de handleiding van je router of neem contact op met je internetprovider voor hulp over hoe je instellingen kunt wijzigen.

Stap 1: Voorbereiding

Zorg dat de stroom is uitgeschakeld en controleer dit met een spanningsmeter.
Verwijder de bestaande dimmer of schakelaar (indien aanwezig) en maak de bedrading vrij.

Stap 2: Aansluiten van de bedrading

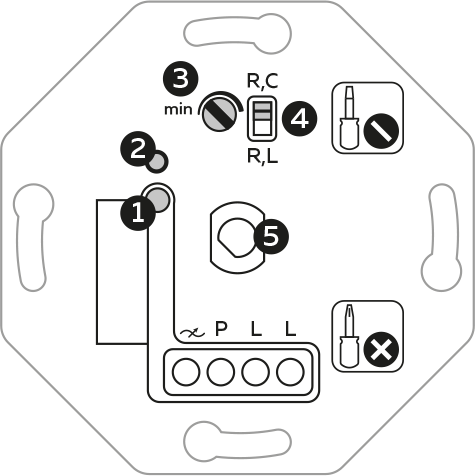

Volg deze stappen voor het aansluiten van de bedrading op de Calex Smart Dimmer:

A. Aansluiten van de fase (L)

Fase (L) draad - Sluit de fase aan op één van de twee L-contacten. Dit is de ingang van de stroomtoevoer naar de dimmer.
Doorlussen (optioneel) - Gebruik het tweede L-contact als je de fase wilt doorlussen naar een andere schakelaar of dimmer.

Tip: Het is belangrijk om te controleren of de fase draad correct is geïdentificeerd. Dit is meestal de bruine draad in de meeste Europese huishoudens, maar gebruik altijd een spanningszoeker om dit zeker te weten.

B. Aansluiten van de lamp (output)

Lampdraad - Verbind de draad die naar de lamp gaat met de gedimde output op de dimmer. Dit is het uitgangspunt van de dimmer en zorgt ervoor dat de lamp op het juiste niveau wordt gedimd.

C. Aansluiten van de pulsschakelaar(s) (P-contact)

P-contact - Sluit de draad van de pulsschakelaar aan op het P-contact.
Meerdere pulsschakelaars - Indien gewenst kun je meerdere pulsschakelaars in parallel aansluiten op het P-contact om een hotelschakeling te maken.

Opmerking: De pulsschakelaars moeten van het type "puls" zijn, dus met een terugverende functie. Deze schakelaars sturen een kort signaal naar de dimmer en zorgen ervoor dat je de lamp kunt in- en uitschakelen vanaf meerdere locaties.

Stap 3: Test de installatie

Schakel de stroom weer in bij de groepenkast.
Test of de lamp bedienbaar is via de pulsschakelaar(s) en controleer of alles correct werkt.

Stap 4: De Calex Dimmer toevoegen aan de Calex App

Download de Calex Smart app uit de Google Play Store of de Apple Store. Klik op een van de onderstaande logo's terwijl je deze pagina op je telefoon bekijkt. Je kunt ook met je telefoon de QR-code op de verpakking scannen.
