Installatie instructie armaturen

Benodigdheden:

• Schroevendraaier (plat en/of kruiskop, afhankelijk van de schroeven)
• Boormachine met de juiste boor (afhankelijk van het type plafond)
• Pluggen en schroeven
• Spanningszoeker (voor controle van de stroom)
• Trapladder
• Potlood

Stap 1: Schakel de stroom uit

Voordat je begint, zorg ervoor dat je de stroomtoevoer naar het plafondpunt uitschakelt via de groepenkast. Gebruik de spanningszoeker om te controleren of er geen stroom meer op de draden staat. Dit is een belangrijke veiligheidsmaatregel.

Stap 2: Bepaal de positie van de plafondlamp

Houd de plafondplaat op de gewenste locatie tegen het plafond en markeer met een potlood de plekken waar de schroeven komen te zitten. Zorg ervoor dat de lamp gecentreerd is boven de plek waar je het lichtpunt wilt hebben.

Stap 3: Boor gaten en plaats pluggen

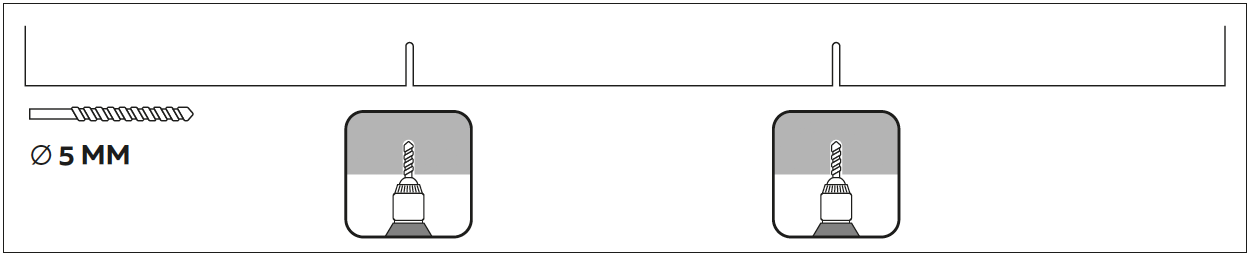

Gebruik een boormachine om gaten te boren op de gemarkeerde plekken in het plafond. Kies de juiste boor voor het materiaal van het plafond (bijvoorbeeld een steenboor voor beton of een houtboor voor hout).

Plaats de bijgeleverde pluggen in de gaten zodat de schroeven stevig vastzitten.

Stap 4: Sluit de bedrading aan

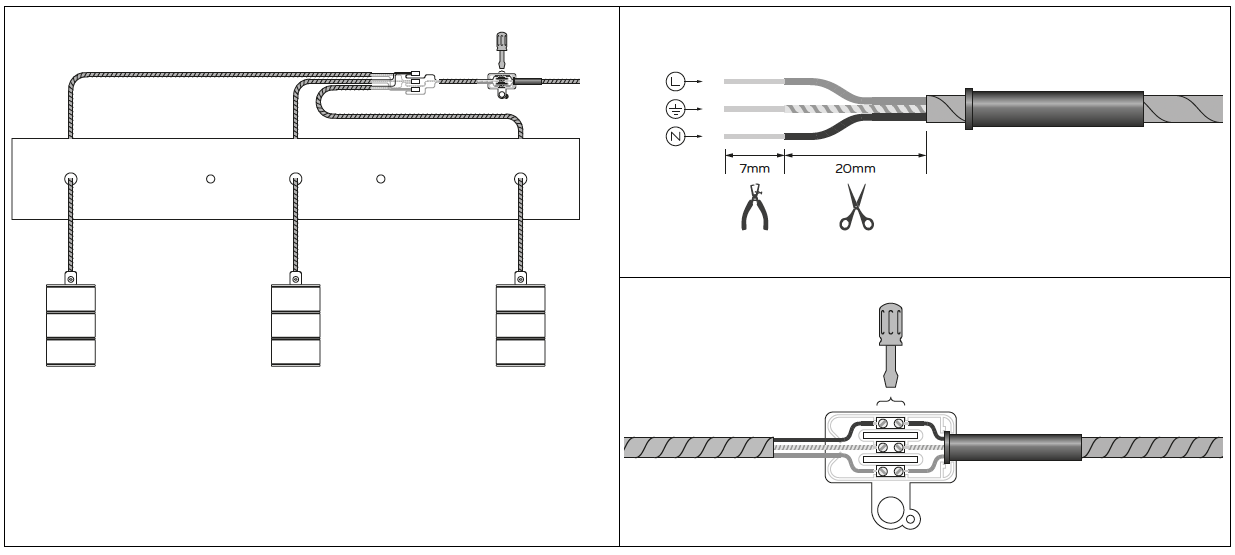

• Haal de draden uit het lichtpunt en verbind ze met de bedrading van de plafondlamp. Gebruik kroonsteentjes of lasdoppen om de draden goed aan te sluiten.
  • Bruine of zwarte draad (fase) naar de bruine draad van de lamp.
  • Blauwe draad (nuldraad) naar de blauwe draad van de lamp.
  • Groengele draad (aarddraad, indien aanwezig) naar de aarddraad van de lamp.
• Zorg dat de draden stevig vastzitten, maar buig ze niet te strak.

Stap 5: Bevestig de plafondplaat

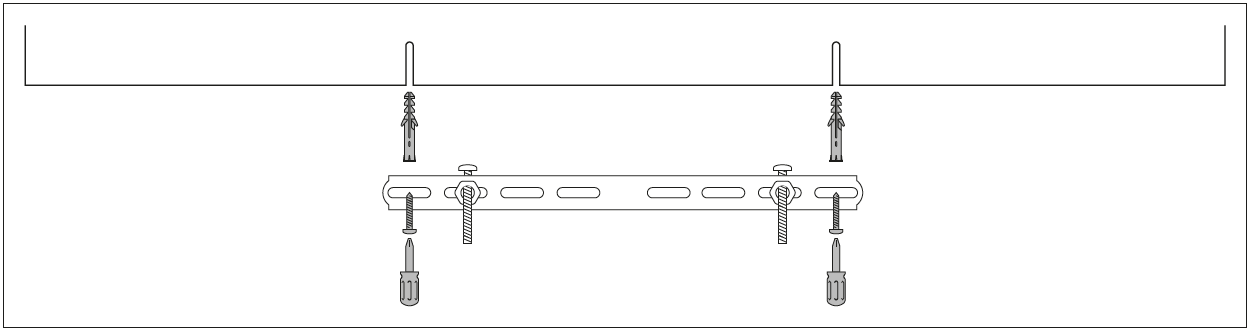

Schroef de plafondplaat vast aan het plafond, op de eerder geboorde plekken. Zorg dat de plafondplaat goed vast zit en stevig genoeg is om het gewicht van de lamp te dragen. De schroeven moeten strak vastzitten, maar niet te hard aangedraaid om beschadiging te voorkomen.

Stap 6: Monteer de lamp

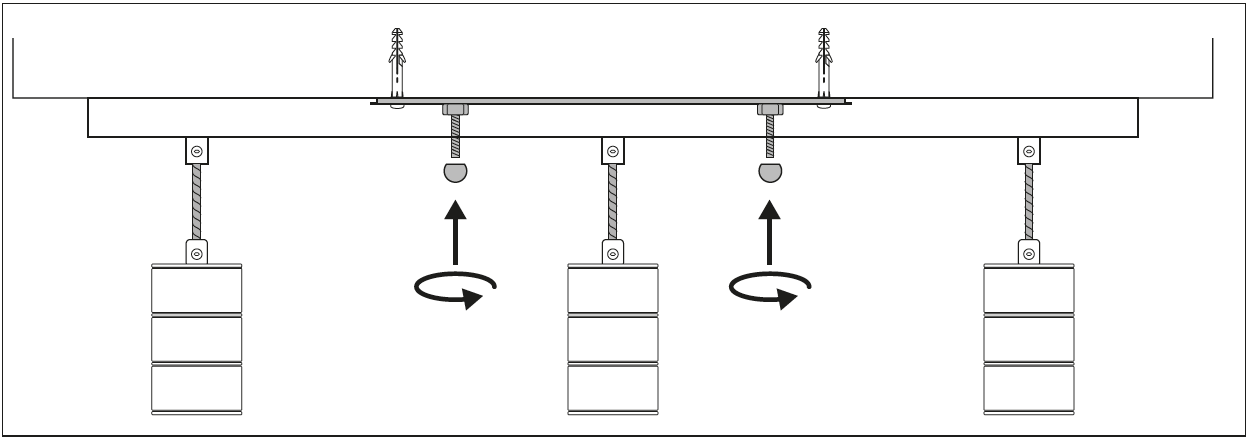

• Plaats de lamp(en) in de pendule(s) of fitting(en) van de plafondplaat.
• Zorg dat alle onderdelen van de lamp stevig vastzitten en er geen losse delen zijn.

Stap 7: Stroom inschakelen en testen

Schakel de stroom weer in via de groepenkast en test de plafondlamp. Controleer of de lamp goed functioneert.

Instructievideo:
Klik hier om de uitgebreide instructievideo te bekijken met stapsgewijze uitleg voor het correct monteren van het armatuur.

Aanvullende stap voor slimme lampen: Als je plafondlamp is geleverd inclusief slimme lampen, volg dan deze stappen om ze in te stellen: Installatie-instructies voor slimme lampen.

Additional Information High Voltage Indoor

This manual also covers the following article numbers:

5301001400, 5301001500, 5301001600, 5301001700, 5301001800
